K8s 网络1

1.1 Kubernetes 网络模型

IP-per-Pod 模型

基础原则：每个 Pod 都拥有一个独立的 IP 地址，并假定所有 Pod 都在一个可以直接连通的、扁平的网络空间中。不管这些 Pod 是否运行在同一个 Node 节点上，都要求它们之间直接通过对方的 IP 就可以进行访问。

设计原因：用户不需要额外考虑如何建立 Pod 之间的连接，也不需要考虑如何将容器端口映射到主机端口等问题。

在 kubernetes 集群中，IP 是以 Pod 为单位进行分配的，在 Pod 内部的所有容器共享一个网络命名空间（即：IP 地址、网络设备、配置等）。因此，为每个 Pod 都设置一个 IP 地址的这种模式被称为 IP-per-Pod 模型。

IP-per-Pod 模型假设 Pod 之间访问时使用的是对方 Pod 的实际地址，所以一个 Pod 内部的应用程序看到的自己的 IP 地址和端口与集群内其他 Pod 看到的是相同的，即：IP 地址和端口在 Pod 内外部都保持一致，不使用 NAT 进行转换。它们都是 Pod 实际分配的 IP 地址（从 docker0 上分配）。

IP-per-Pod 模型的另一层含义是：同一个 Pod 内的不同容器共享同一个网络命名空间，容器之间通过 localhost 来连接对方的端口。这样可以减少 Pod 内容器之间的隔离性，更加简单高效地共享资源、互相通信。

因此，IP-per-Pod 模型是一个简单、兼容性良好的模型。无论是从网络端口分配、域名解析、服务发现，还是负载均衡、应用配置和迁移等方面来看，采用这种模型以后，Pod 都可以被视为一台独立的虚拟机。

kubernetes 集群中对网络的要求如下：

• 所有容器之间无需 NAT（网络地址转换）就可以直接互相访问通信。
• 所有 Node 和所有容器之间无需 NAT（网络地址转换）就可以直接互相访问通信。
• 容器自己看到的 IP 与其它容器看到的是一样的。

---

1.2 Kubernetes 网络实现

Kubernetes 的网络实现总共可以划分为 4 个层级：

• 容器和容器之间的网络。
• Pod 和 Pod 之间的网络。
• Pod 和 Service 之间的网络。
• Internet 与 Service 之间的网络。

容器和容器之间的网络

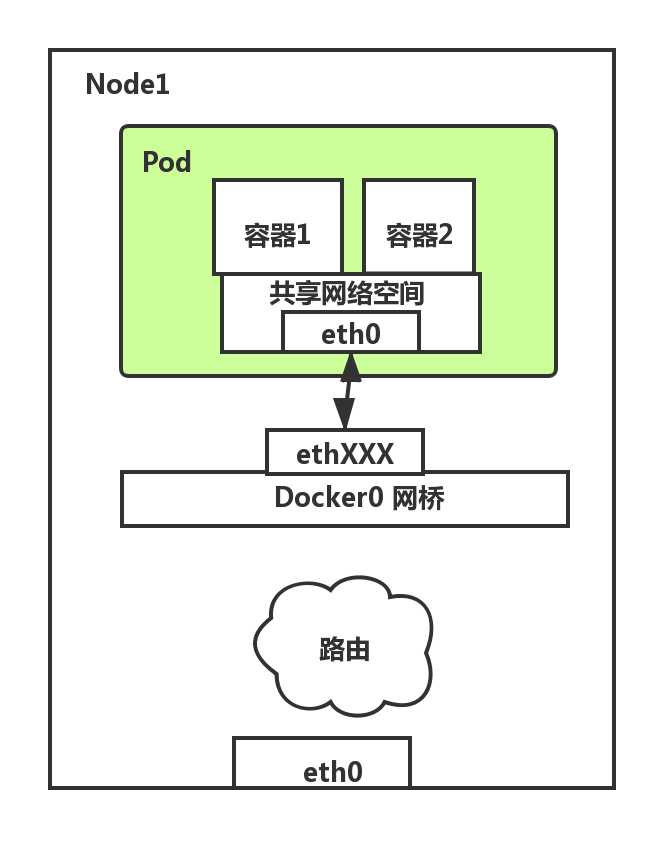

容器和容器之间的网络通信图示如下：

表示的是在一个 Node 上运行着一个 Pod 实例，在 Pod 中运行着容器 1 和容器 2。容器 1 和容器 2 共享相同的网络命名空间，打开的端口不会产生冲突。

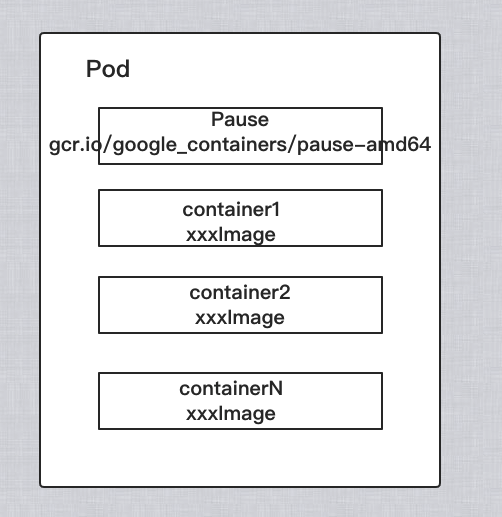

通过设置 Docker 的 --net=container，指定新创建的 Docker 容器与已经存在的容器共享相同的网络命名空间，而不是和宿主机共享。即：新创建的 Docker 容器不会创建自己的网卡、配置 IP 等，而是与指定的容器共享 IP、端口范围。这个指定的容器就是 Pause 容器，每次在 Pod 上执行创建容器时，首先都会创建一个 Pause 容器（这个容器的唯一任务就是保留并持有一个网络命名空间 netns），然后再创建其它满足要求的容器，其它容器就会加入到 Pause 容器的网络命名空间中。这些容器之间的关系如下图所示：

---

Pod 和 Pod 之间的网络

在 kubernetes 集群中，每个 Pod 都有一个真实的全局 IP 地址，Pod 之间直接通过对方的 IP 地址就可以实现访问。但是我们知道 Pod 可能分布于不同的 Node 上，因此这里的情况也可以分为两类：

• 同一个 Node 内 Pod 之间的通信。
• 不同 Node 上 Pod 之间的通信。

同一个 Node 内 Pod 之间的通信

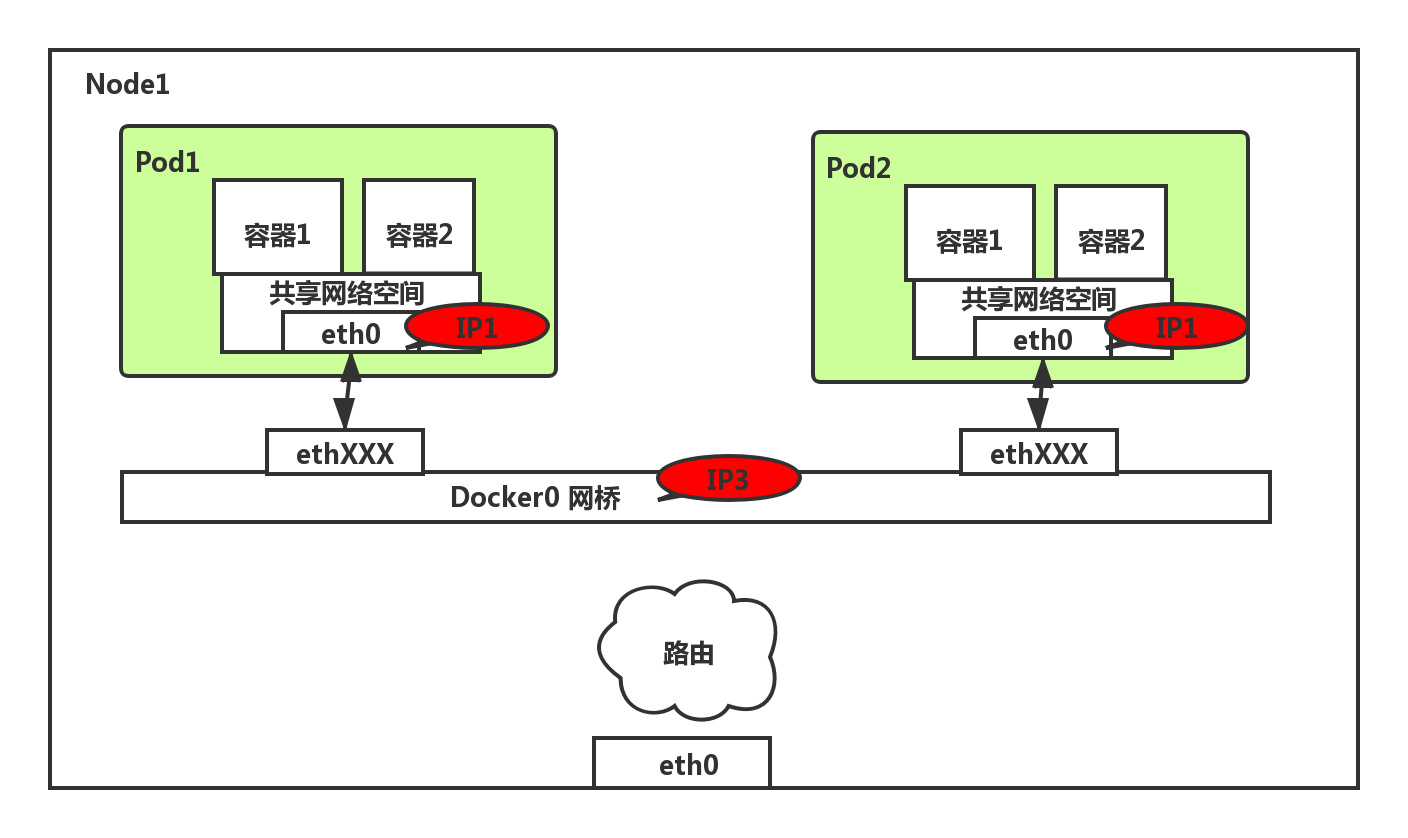

同一个 Node 内 Pod 之间的通信图示如下：

Pod1 和 Pod2 都是通过 Veth 连接到同一个 docker0 网桥上的，Pod1 的 IP1 地址、Pod2 的 IP2 地址都是从 docker0 网段上动态获取的，它们和网桥上的 IP3 地址处于同一个网段。

这中间使用 Linux 虚拟以太网设备，使用由两个（或是多个）虚拟接口组成的 Veth 将不同的网络命名空间连接起来。这些虚拟接口分布在多个网络命名空间（即：多个 Pod 上），Veth 的一端连接到 root 网络命名空间（即：Node 上），另一端连接到 Pod 的网络命名空间上。

在 Pod1 和 Pod2 的 Linux 协议栈中，默认路由为 docker0 的地址，所以所有非本地地址的网络数据，会被默认发送到 docker0 网桥上，由 docker0 网桥进行中转。

就是通过 docker0 网桥以及相同的地址段，从而实现了同一个 Node 内不同 Pod 之间的通信。

不同 Node 上 Pod 之间的通信

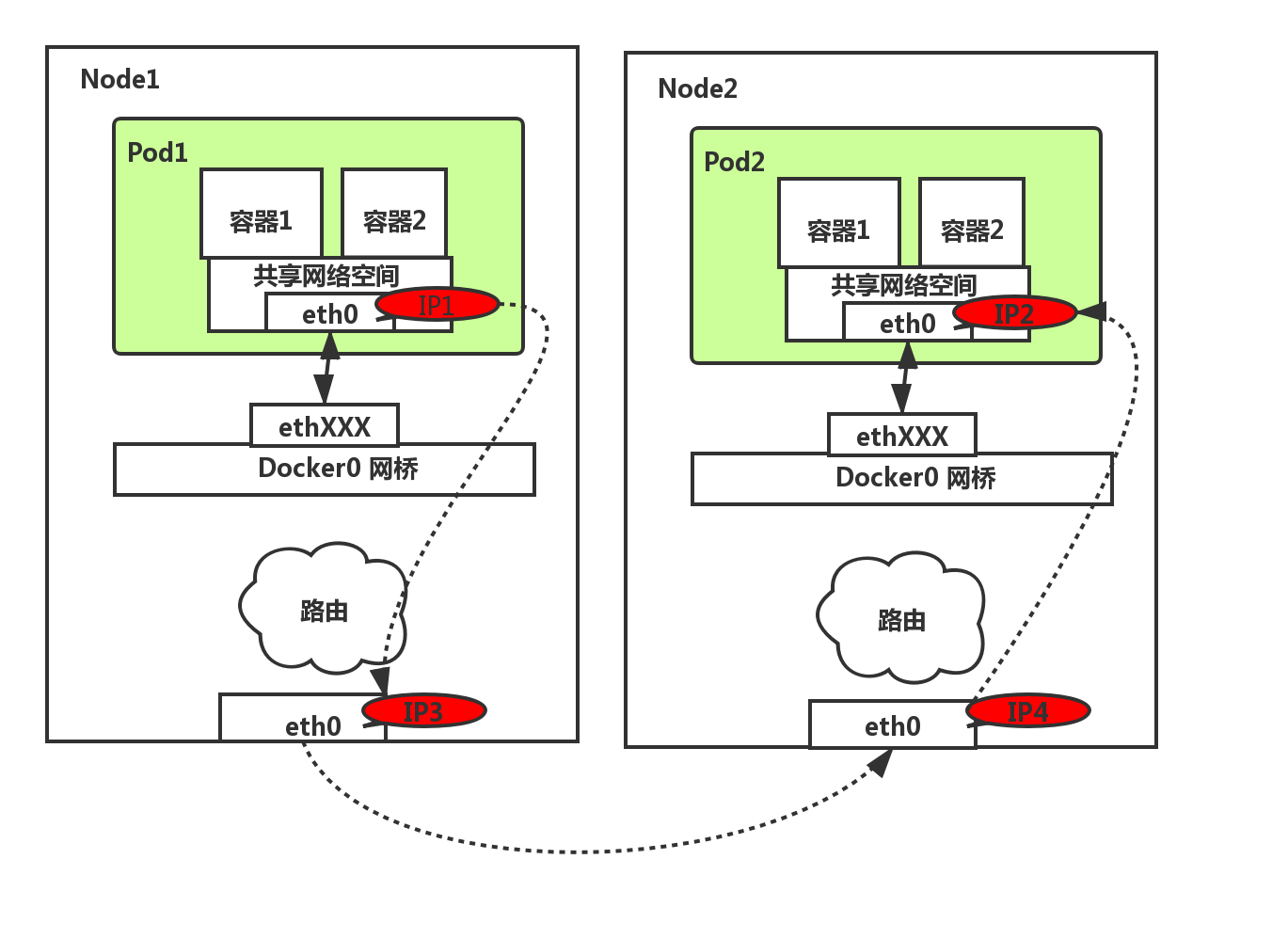

不同 Node 上 Pod 之间的通信图示如下：

Pod1 的 IP 地址是 IP1，Pod2 的 IP 地址是 IP2，Node 1 的 IP 地址为是 IP3，Node2 的 IP 地址是 IP4。想要实现 Pod 1 访问 Pod2，就将数据通过 Node1 的 eth0 发送，通过寻址找到 Node2 的 ech0 接收。所以整个过程就是从：IP1 -> IP3 -> IP4 -> IP2。

通过前面的介绍我们知道，Pod 的地址和 docker0 处于相同网段，但是 docker0 网段与所在 Node 节点的网卡是两个完全不同的 IP 网段。不同 Node 节点之间的通信只能通过物理网卡进行实现，因此肯定要实现通过主机进行 IP 寻址。

kubernetes 集群中的 etcd 数据库会记录所有正在运行的 Pod 的 IP 地址信息，方便 Pod 之间进行通信时能够及时获取到对方 Pod 的地址。这就要求 Pod 的 IP 地址一定不能有冲突。

因此，想要在不同 Node 上进行 Pod 之间的通信必须满足以下两点要求：

• 集群统一为 Pod 进行 IP 地址分配，保证不冲突。
• 将 Pod 的 IP 与 Node 的 IP 进行关联，使得即使不在相同节点 Pod 之间也可以互相访问。

对于 kubernetes 本身并没有实现网络规划的具体逻辑，只是制定了一套 CNI（Container Network Interface）接口规范，然后开放给社区来实现各种网络插件。大家可以根据自己的生产环境特点，使用不同的开源网络插件完成对于网络的部署。

---

2.1 CNI 网络模型简介

CNI（Container Network Interface） 网络模型是由 CoreOS 公司提出的一种容器网络规范，这个规范被大量与云原生相关的项目所采纳。当然，kubernetes 也是使用的这个模型。

CNI 网络模型主要用于创建一个框架，当创建或销毁容器时动态的配置或删除网络资源。换句话说，CNI 网络模型只专注于解决容器网络连接和容器销毁时的资源释放问题。而具体的网络模式就交给其它各种插件来实现。

运行环境和各种网络插件通过 CNI 进行连接的模型如下所示：

CNI 模型中只涉及两个概念：

• Container：容器。拥有独立 Linux 网络命名空间的环境。
• Network：网络。拥有独立且唯一的 IP 地址、彼此间能够互相连接的一组实体。

CNI 网络模型中对容器网络的设置和操作都是通过插件（Plugin）来实现。分为两种类型的插件：

• CNI Plugin：为容器配置网络资源。
• IPAM Plugin：IPAM 是 IP Address Management 的缩写，也就是 IP 地址管理的插件。主要负责对容器的 IP 地址进行分配和管理。IPAM Plugin 主要用于协助 CNI Plugin。

CNI 网络模型的主要作用在如下三点：

• kubernetes 集群使用 CNI Plugin 来组建容器网络。
• 当容器创建时，kubernetes 调用 CNI Plugin 的接口生成网络配置；以及容器删除时，同时也删除相关的网络配置。
• CNI Plugin 生成虚拟 NIC，将其挂载在主机网络上，并和 Pod 的命名空间（namespace）关联。

当 kubernetes 创建 Pod 后，CNI 网络模型提供网络的过程主要分为以下三个步骤：

• kubelet runtime 创建 network namespace。
• kubelet 调用 CNI Plugin，指定网络类型。网络类型将决定哪一个 CNI Plugin 将被使用。
• CNI Plugin 创建 veth pair，检查 IPAM 类型和数据，触发 IPAM Plugin，获取空闲的 IP 地址并将地址分配给容器的网络接口。

---

2.2 CNI Plugin

CNI Plugin 的接口有 4 个：ADD（添加）、DELETE（删除）、CHECK（检查）、VERSION（版本）。

ADD（添加）

主要作用是当创建容器时，将容器添加到某个网络。当容器运行时创建容器时，首先创建容器的网络命名空间，然后调用 CNI Plugin 进行网络配置，最后再启动容器中的进程。

“添加”接口的参数有：

• Version：CNI 版本号。
• Container ID：容器 ID。
• Network namespace path：容器的网络命名空间路径。
• Network configuration：网络配置文档，一般是 json 格式。
• Extra arguments：其它参数。
• Name of the interface inside the container：容器内网卡名。

“添加”接口返回的信息有：

• Interfaces list：网卡列表。
• IPs assigned to the interface：IPv4/IPv6 的网关地址、路由信息等。
• DNS information：DNS 相关信息。

DELETE（删除）

主要作用是当销毁容器时，将容器从某个网络中删除。

“删除”接口的参数和“添加”接口的参数完全一致，这里不再重复。

CHECK（检查）

主要作用是检查容器网络是否正确设置。

“检查”接口的参数除了没有 Version 号以外，其它的参数和“添加”接口的参数完全一致，这里不再重复。

VERSION（版本）

主要作用是查询网络插件支持的 CNI 版本号。

无参数。返回值是网络插件支持的版本号。

返回结果示例如下：

{
  "cniVersion": "0.4.0", // CNI 的版本号
  "supportedVersions": ["0.1.0", "0.2.0", "0.3.0", "0.3.1", "0.4.0"] // 列出这个插件支持的 CNI 版本号
}

传递参数

传递参数的方式有两种：环境变量和标准输入（网络配置参数）。通过环境变量设置可执行程序的路径（CNI_PATH），容器运行时会调用可执行程序，并通过环境变量和标准输入传递参数，CNI Plugin 完成最终的容器网络资源和参数的设置。

环境变量有如下这些参数：

• CNI_COMMAND：接口方法，可选值为：ADD、DEL 和 VERSION。
• CNI_CONTAINERID：容器 ID。
• CNI_NETNS：容器的网络命名空间路径。
• CNI_IFNAME：待设置的网络接口名称。
• CNI_ARGS：可以设置其他参数，格式为 key-value 键值对形式。
• CNI_PATH：可执行程序的路径，可以设置多个路径。

标准输入（网络配置参数）是 json 格式类型，有如下这些参数：

• cniVersion：CNI 版本号。
• name：网络名称，在管理域内应该是唯一的。
• type：CNI Plugin 可执行文件名。
• args：其他参数。
• ipMasq：是否需要设置 IP Masquerade（插件支持），适用于主机可作为网关的环境中。
• ipam：IP 地址管理的相关配置。
• type：IPAM 可执行文件名。* dns：DNS 服务相关配置。
• nameservers：名字服务器列表。
• domain：本地域名。
• search：按优先级排序的域名优先级查询列表。
• options：传递给 resolver 的选项列表。

网络插件的类型

在上面一直介绍的都是 CNI Plugin，其实在 kubernetes 集群中还有另外一种网络插件名为 kubenet Plugin，这种插件很具体，就是使用 bridge 和 host-local CNI Plugin 实现一个基本的 cbr0。不过这种类型的网络插件使用的不多，这里就不详细介绍了。

想要使用网络插件，在 kubelet 服务的启动参数上还需要设置如下的参数：

• network-plugin-dir：kubelet 启动时查找网络插件的目录。
• network-plugin：如果是 CNI Plugin，则设置为 cni；如果是 kubenet Plugin，则设置为 kubenet。
• cni-conf-dir：CNI Plugin 的配置文件目录，默认为 /etc/cni/net.d。
• cni-bin-dir：CNI Plugin 的可执行文件目录，默认为 /opt/cni/bin。

需要注意的是：CNI Plugin 是一个统称，所有符合 CNI 网络模型要求的插件都可以被称为 CNI Plugin。在社区中已经有很多符合 CNI Plugin 要求的开源插件项目，比如：Calico、Flannel、Weave Net 等。

---

2.3 IPAM Plugin

IPAM Plugin 主要用于管理容器的 IP 地址，为容器分配 IP 地址、网关、路由和 DNS。典型的实现包括 host-local 和 dhcp。

IPAM Plugin 也是通过可执行程序来完成对于 IP 地址的分配。同时也处理传递给 CNI Plugin 的环境变量和通过标准输入传入的网络配置参数。

一般是在 CNI Plugin 运行时自动调用 IPAM Plugin 来完成容器 IP 地址的分配。

当 IPAM Plugin 完成了容器 IP 地址的分配，会通过标准输出返回 json 格式的报文。报文主要分为四个部分：

• cniVersion：CNI Plugin 的版本号。
• ips：分配给容器的 IP 地址（包括网关）。
• routes：路由规则记录。
• dns：DNS 相关信息。

返回结果示例如下：

{
  "cniVersion": "0.4.0",
  "ips": [
      {
          "version": "<4-or-6>",
          "address": "<ip-and-prefix-in-CIDR>",
          "gateway": "<ip-address-of-the-gateway>",          // 可选
          "interface": <numeric index into 'interfaces' list>
      },
      ...
  ],
  "routes": [                                                // 可选
      {
          "dst": "<ip-and-prefix-in-cidr>",
          "gw": "<ip-of-next-hop>"                           // 可选
      },
      ...
  ],
  "dns": {                                                   // 可选
    "nameservers": <list-of-nameservers>                     // 可选
    "domain": <name-of-local-domain>                         // 可选
    "search": <list-of-additional-search-domains>            // 可选
    "options": <list-of-options>                             // 可选
  }
}

---

2.4 CNI 测试实例

下面在安装了docker的Ubuntu环境中安装 CNI 插件，进行配置以后使用一个简单的容器进行测试。

$ docker version
Client: Docker Engine - Community
 Version:           19.03.13
 API version:       1.39
 Go version:        go1.13.15
 Git commit:        4484c46d9d
 Built:             Wed Sep 16 17:02:59 2020
 OS/Arch:           linux/amd64
 Experimental:      false

Server: Docker Engine - Community
 Engine:
  Version:          18.09.9
  API version:      1.39 (minimum version 1.12)
  Go version:       go1.11.13
  Git commit:       039a7df
  Built:            Wed Sep  4 16:19:38 2019
  OS/Arch:          linux/amd64
  Experimental:     false
$ lsb_release -a
No LSB modules are available.
Distributor ID:	Ubuntu
Description:	Ubuntu 16.04.5 LTS
Release:	16.04
Codename:	xenial

因为 CNI 插件是使用 Go 语言编写的，这里首先安装 Go：

$ sudo add-apt-repository ppa:longsleep/golang-backports
$ sudo apt-get update
$ sudo apt-get install -y golang-go
$ mkdir $HOME/go
$ vim ~/.bashrc
# 向其中添加环境变量和路径
export GOPATH=$HOME/go
$ source .bashrc

下载和编译 CNI Plugin：

$ mkdir $HOME/go/src
$ cd $HOME/go/src
$ git clone https://github.com/containernetworking/plugins.git
$ cd plugins
$ ./build_linux.sh
$ sudo mkdir -p /opt/cni/bin
$ sudo cp ./bin/* /opt/cni/bin

编写 CNI 配置信息，/etc/cni/net.d 是 CNI 默认的网络配置文件目录，如果没有特别指定其它路径，就会默认从这个目录下加载配置文件创建容器网络。

$ sudo mkdir -p /etc/cni/net.d
$ sudo vim /etc/cni/net.d/10-mynet.conf
# 向其中写入如下内容
{
    "cniVersion": "0.2.0",
    "name": "mynet",
    "type": "bridge",
    "bridge": "cni0",
    "isGateway": true,
    "ipMasq": true,
    "ipam": {
        "type": "host-local",
        "subnet": "10.22.0.0/16",
        "routes": [
            { "dst": "0.0.0.0/0" }
        ]
    }
}
$ sudo vim /etc/cni/net.d/99-loopback.conf
# 向其中写入如下内容
{
    "cniVersion": "0.2.0",
    "name": "lo",
    "type": "loopback"
}

运行容器进行测试：

为了让 Docker 使用 CNI 网络，CNI 官方提供了相关脚本，通过该脚本运行容器。在这里通过环境变量设置 CNI 配置文件和执行命令的路径。

$ cd $HOME/go/src
$ git clone https://github.com/containernetworking/cni.git
$ cd cni/scripts
$ export CNI_PATH=/opt/cni/bin/ # 存放 CNI 网络插件可执行文件的文件夹路径
$ export NETCONFPATH=/etc/cni/net.d # 存放 CNI 网络插件配置信息的文件夹路径
$ sudo apt-get install -y jq
$ sudo CNI_PATH=$CNI_PATH ./docker-run.sh --rm busybox:latest ifconfig
eth0      Link encap:Ethernet  HWaddr 72:10:C1:79:4E:EE
          inet addr:10.22.0.2  Bcast:10.22.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:7 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:618 (618.0 B)  TX bytes:56 (56.0 B)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

可以看到，docker 容器的网络地址是配置的 CNI 网络 10.22.0.0/16。
