4.1 Ingress Controller 简介

在前面介绍 Service 时讲解过，Ingress 可以为集群提供外部客户端的 HTTP/HTTPS 访问功能，它需要 IngressController 搭配 Ingress 资源对象共同实现。

现在 Ingress 控制器有多种方案可以实现，下面简单的列出来供大家参考：

  • Kubernetes Ingress Controller：官方推荐的控制器，成熟、易于使用、可以满足大多数情况。
  • HAProxy Ingress：提供“软”配置更新、基于 DNS 的服务发现和通过 API 进行动态配置，还支持完全自定义配置文件模板。
  • Ambassador：是 kubernetes 原生 API 微服务网关，可以与其他服务网（比如 Istio）一起使用。
  • Voyager：是一个通用的解决方案，核心优势是在 4 层和 7 层上的流量负载均衡。
  • Contour：可以通过 CRD 管理 Ingress 资源，并提供了一组扩展的负载均衡算法。 ...

由于篇幅限制，以上列出的控制器在这里都不会详细介绍，如果大家有兴趣的话可以自行探索。在本实验中会介绍：

  • NGINX Ingress Controller
  • Kong Ingress
  • Traefik
  • Istio Ingress

相信在学习了上述 4 种控制器后，大家也可以按照同样的方式了解其它的装饰器。

4.2 NGINX Ingress Controller

NGINX Ingress Controller 是采用 Go 语言实现的一款 Controller 插件，它是由 Nginx 公司开发的产品 NGINX Ingress Controller for Kubernetes，分别有两个版本：NGINX 社区版和 NGINX Plus 商业版。

NGINX Ingress Controller 具有高稳定性、持续向后兼容性、且没有第三方模块。社区版与官方的 Kubernetes Ingress Controller 相比较而言保证了更快的响应速度，如果大家想要了解更多的区别可以参考文档 Differences Between nginxinc/kubernetes-ingress and kubernetes/ingress-nginx Ingress Controllers。而 NGINX Plus 商业版相比于免费版本而言实现了更多的附加功能，比如：实时监控、主动健康检查、Session 保持等。

总体而言，NGINX Ingress 主要的优势在于对 TCP/UDP 流量的全面支持，但是缺乏流量的分配功能。如果项目对于服务的可靠性和功能实现有较高要求的话，可以选择 NGINX Plus 商业版。

下面介绍免费版的安装方式。由于需要部署多个 YAML 文件，所以在环境中将所需的文件全部打包为 zip 压缩包，大家使用命令执行下载即可，如果想要安装最新版，可以参考 Installing the Ingress Controller。

首先下载所需的文件：

wget https://labfile.oss.aliyuncs.com/courses/1457/nginx-ingress-controller.zip
unzip nginx-ingress-controller.zip

解压缩文件以后可以看到目录下有两个文件夹：deployments（用于部署的文件） 和 examples（用于测试的例子）。

执行创建：

$ cd nginx-ingress-controller
# 为 IngressController 创建 nginx-ingress 命令空间和服务账户
$ kubectl create -f deployments/ns-and-sa.yaml
namespace/nginx-ingress created
serviceaccount/nginx-ingress created
# 对于没有定义 ingress 规则的请求，服务默认返回 404 Not Found 页面，出于测试目的，这里使用自签名的证书和密钥生成了 default-server-secret，大家也可以使用自己的密钥
$ kubectl create -f deployments/default-server-secret.yaml
secret/default-server-secret created
# 创建 ConfigMap 可以自定义 nginx 的配置（大家可以按需编辑这个文件）
$ kubectl create -f deployments/nginx-config.yaml
configmap/nginx-config created
# 在集群中启动 RBAC，创建集群角色并绑定到服务账户
$ kubectl create -f deployments/rbac.yaml
clusterrole.rbac.authorization.k8s.io/nginx-ingress created
clusterrolebinding.rbac.authorization.k8s.io/nginx-ingress created
# 使用 DaemonSet 在每个 Node 节点部署一个 IngressController，在 spec.template.spec 中设置 hostNetwork=true，将容器的端口映射到节点上，这样就可以通过 NodeIP:ContainerPort 直接访问 Ingress
$ kubectl create -f deployments/nginx-ingress.yaml
daemonset.apps/nginx-ingress created
# 为 IngressController 创建 NodePort 类型的服务
$ kubectl create -f deployments/nodeport.yaml
service/nginx-ingress created

查看最终创建的资源对象：

$ kubectl get all -n nginx-ingress
NAME                      READY   STATUS    RESTARTS   AGE
pod/nginx-ingress-nglnh   1/1     Running   0          38s
pod/nginx-ingress-zvvps   1/1     Running   0          38s

NAME                    TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
service/nginx-ingress   NodePort   10.96.158.24   <none>        80:30826/TCP,443:30079/TCP   18m

NAME                           DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
daemonset.apps/nginx-ingress   2         2         2       2            2           <none>          38s

现在运行例子，对 NGINX Ingress Controller 进行测试。

# 将 Ingress 的 NodeIP 地址保存到 IC_IP 环境变量中
$ export IC_IP=192.168.0.33
# 将 Ingress 的 HTTPS 环境变量端口保存到 IC_HTTPS_PORT 环境变量中
$ export IC_HTTPS_PORT=443
# 创建 coffee 和 tea 的 deployment 和 service
$ kubectl create -f examples/cafe.yaml -n nginx-ingress
deployment.apps/coffee created
service/coffee-svc created
deployment.apps/tea created
service/tea-svc created
# 使用 SSL 证书和密钥创建 cafe-secret
$ kubectl create -f examples/cafe-secret.yaml -n nginx-ingress
secret/cafe-secret created
# 创建 Ingress 规则，当访问 https://cafe.example.com:443/tea 时由后端 tea-svc 提供服务，访问 https://cafe.example.com:443/coffee 由后端 coffee-svc 提供服务
$ kubectl create -f examples/cafe-ingress.yaml -n nginx-ingress
ingress.extensions/cafe-ingress created

例子部署完成，执行测试：

# 通过 curl 访问服务，--resolve 参数设置请求头，--insecure 参数用于关闭自签名证书的验证
# 先访问 coffee service
$ curl --resolve cafe.example.com:$IC_HTTPS_PORT:$IC_IP https://cafe.example.com:$IC_HTTPS_PORT/coffee --insecure

4.3 Kong Ingress

Kong Ingress 是由 Kong lnc 开发，它也有两个版本：免费版和商业版。Kong Ingress 是基于 Nginx 构建，在其基础上增加了扩展其功能的 Lua 模块。

作为一款成熟的 IngressController，它的主要优点是在 Ingress 中可以配置大量的插件（拥有最丰富的插件集），用于扩展日志记录、分析、跟踪等功能，管理进出的流量，直接在入口层保护、监控和扩展服务。

Kong Ingress Controller 在 Kubernetes 集群内通过创建的 Ingress 资源对象配置 Kong。

Kong Ingress Controller 依然由两部分组成：

  • Kong：核心代理，处理所有的流量。
  • Controller：控制器，将配置从 kubernetes 同步到 Kong。

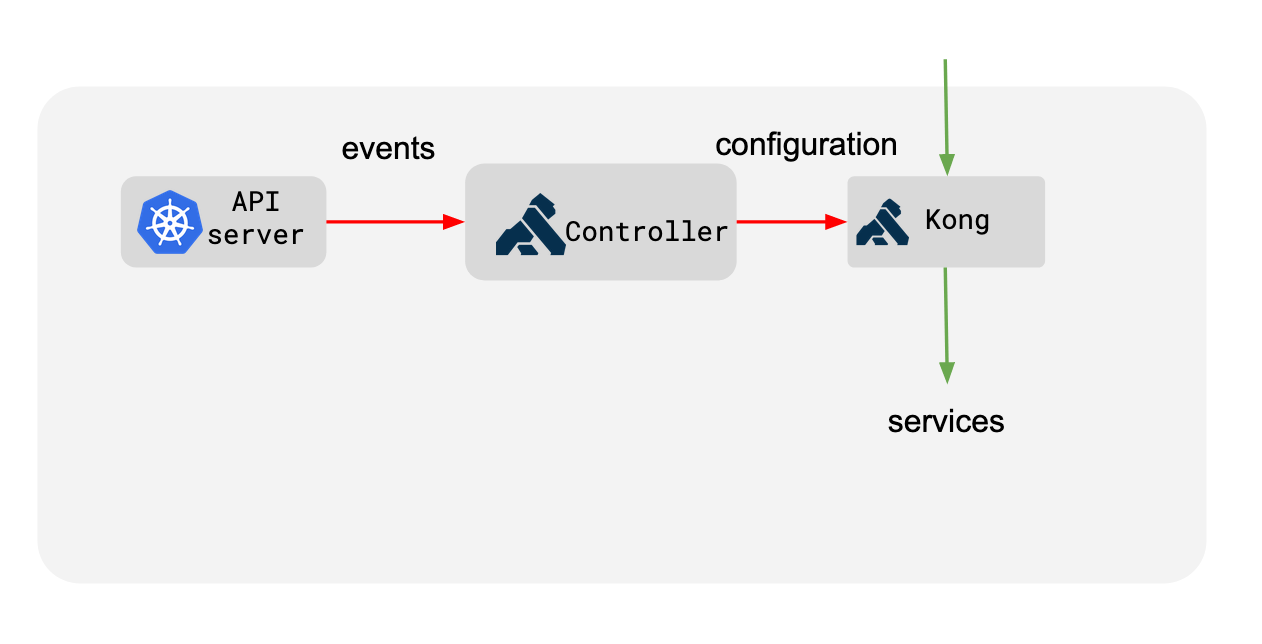

以下是工作原理图：


在 kubernetes 集群中可以以内存模式（DB-less）运行 Kong，因为所有的配置信息都存储在 Kubernetes control-plane 中。这样就不需要担心与数据库相关的各种问题。

下面在环境中安装部署并运行一个简单的例子进行测试。由于相关的文件比较多，将它们全部打包为 kong-ingress-controller.zip 压缩包，大家执行下载即可。如果想要自己尝试安装最新版本的，可以参考 Deploying Kong for Kubernetes。

首先下载资源文件：

wget https://labfile.oss.aliyuncs.com/courses/1457/kong-ingress-controller.zip
unzip kong-ingress-controller.zip

在文件夹中 all-in-one-dbless.yaml 就是用于相关资源对象创建的。

执行 Kong Ingress Controller 的部署：

$ cd kong-ingress-controller
# 注意：这里将文件中 Service 中的 LoadBalancer 改为了 NodePort，方便本地访问测试
$ kubectl create -f all-in-one-dbless.yaml
namespace/kong created
customresourcedefinition.apiextensions.k8s.io/kongconsumers.configuration.konghq.com created
customresourcedefinition.apiextensions.k8s.io/kongcredentials.configuration.konghq.com created
customresourcedefinition.apiextensions.k8s.io/kongingresses.configuration.konghq.com created
customresourcedefinition.apiextensions.k8s.io/kongplugins.configuration.konghq.com created
serviceaccount/kong-serviceaccount created
clusterrole.rbac.authorization.k8s.io/kong-ingress-clusterrole created
clusterrolebinding.rbac.authorization.k8s.io/kong-ingress-clusterrole-nisa-binding created
configmap/kong-server-blocks created
service/kong-proxy created
service/kong-validation-webhook created
deployment.apps/ingress-kong created

查看创建的资源对象：

$ kubectl get all -n kong
NAME                              READY   STATUS    RESTARTS   AGE
pod/ingress-kong-8cc96c55-dms2f   2/2     Running   0          93s

NAME                              TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
service/kong-proxy                NodePort    10.96.11.13     <none>        80:30973/TCP,443:31027/TCP   93s
service/kong-validation-webhook   ClusterIP   10.96.197.167   <none>        443/TCP                      93s

NAME                           READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/ingress-kong   1/1     1            1           93s

NAME                                    DESIRED   CURRENT   READY   AGE
replicaset.apps/ingress-kong-8cc96c55   1         1         1       93s
$ kubectl get pod -o wide -n kong
NAME                          READY   STATUS    RESTARTS   AGE     IP             NODE           NOMINATED NODE   READINESS GATES
ingress-kong-8cc96c55-dms2f   2/2     Running   0          9m29s   192.168.0.33   kubesphere03   <none>           <none>

测试与 Kong 的连接，检查部署是否正确：

$ curl -I 192.168.0.33:8000
HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8
Connection: keep-alive
Date: Tue, 11 Nov 2019 15:47:48 GMT
X-Kong-Upstream-Latency: 1
X-Kong-Proxy-Latency: 0
Via: kong/1.3.1

部署例子测试，安装一个 echo-server 应用程序用于测试，这个应用程序只返回来自 HTTP 请求相关的 pod 和详细信息：

$ kubectl create -f k8s-echo-server.yaml -n kong
service/echo created
deployment.apps/echo created
$ kubectl get pods,svc -n kong
NAME                              READY   STATUS    RESTARTS   AGE
pod/echo-86b6455554-8dms8         1/1     Running   0          50s
pod/echo-86b6455554-dh68j         1/1     Running   0          50s
pod/echo-86b6455554-g5zzl         1/1     Running   0          50s
pod/echo-86b6455554-m99xc         1/1     Running   0          50s
pod/ingress-kong-8cc96c55-dms2f   2/2     Running   0          25m

NAME                              TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
service/echo                      ClusterIP   10.96.67.24     <none>        8080/TCP,80/TCP              50s
service/kong-proxy                NodePort    10.96.11.13     <none>        80:30973/TCP,443:31027/TCP   25m
service/kong-validation-webhook   ClusterIP   10.96.197.167   <none>        443/TCP                      25m

创建一个 Ingress 规则来代理之前创建的 echo-server 服务：

# 这里没有创建域名，所有对 NodeIP:ContainerPort/foo 的访问请求都会被转发到后端 echo:80 服务上
$ kubectl create -f ingress.yaml -n kong
ingress.extensions/demo created
$ kubectl get ingress -n kong
NAME   HOSTS   ADDRESS                     PORTS   AGE
demo   *       192.168.0.32,192.168.0.33   80      49s
# 进行测试，看到类似如下的返回就说明 Ingress 规则配置正确
$ curl 192.168.0.33:8000/foo


Hostname: echo-86b6455554-m99xc

Pod Information:
	node name:	kubesphere02
	pod name:	echo-86b6455554-m99xc
	pod namespace:	kong
	pod IP:	10.20.138.45

...

上面提到过 Kong Ingress Controller 优点在于可以配置插件，现在来配置一款限制速率的服务插件。服务级别的插件是指：当来自客户端的任何请求被发送给 kubernetes 集群中特定的某个后端服务时，无论入口 url 是什么，Kong 都会执行这个插件。

使用服务插件：

# 创建 KongPlugin 资源对象
$ kubectl create -f kong-plugin.yaml -n kong
kongplugin.configuration.konghq.com/rl-by-ip created
# 修改 echo 服务配置，添加 annotations 注解说明需要应用 rl-by-ip 插件
$ kubectl patch svc echo -p '{"metadata":{"annotations":{"plugins.konghq.com": "rl-by-ip\n"}}}' -n kong
service/echo patched

配置完成后，任何发送到 echo 服务的请求都会受到 kong 强制执行的速率限制的保护：

$ curl -I 192.168.0.33:8000/foo
HTTP/1.1 200 OK
Content-Type: text/plain; charset=UTF-8
Connection: keep-alive
Date: Tue, 11 Nov 2019 16:15:28 GMT
Server: echoserver
X-RateLimit-Limit-minute: 5
X-RateLimit-Remaining-minute: 4
X-Kong-Upstream-Latency: 0
X-Kong-Proxy-Latency: 2
Via: kong/1.3.1

所以最终形成的配置如下所示：

# 来自客户端对于 /foo 的请求，先经过 Kong rate-limit 插件的处理，然后再转发给后端的 echo server
HTTP requests with /foo -> Kong enforces rate-limit -> echo server

4.4 Traefik

Traefik 是一款开源的反向代理与负载均衡工具，它可以与大多数的微服务系统直接整合，实现自动化动态配置。


与 Kubernetes Ingress Controller 相比，Traefik 本身就能够实时与 ApiServer 交互，获取后端 Service、Pod 的变化，自动更新配置并热加载。因此，Traefik 会更加快速、方便，支持更多特性使得反向代理和负载均衡更直接、高效。

下面在环境中进行配置并使用一个简单的 nginx 例子进行测试，由于需要使用较多文件，这里全部打包为 traefik-ingress-controller.zip 压缩包，如果大家想要获取最新的安装文件，可以参考 Kubernetes Ingress Controller。

下载所需的文件并解压缩：

wget https://labfile.oss.aliyuncs.com/courses/1457/traefik-ingress-controller.zip
unzip traefik-ingress-controller.zip

执行创建：

$ cd traefik-ingress-controller
# rbac 绑定
$ kubectl create -f traefik-rbac.yaml
clusterrole.rbac.authorization.k8s.io/traefik-ingress-controller created
clusterrolebinding.rbac.authorization.k8s.io/traefik-ingress-controller created
# 部署 traefik
$ kubectl create -f traefik-deployment.yaml
serviceaccount/traefik-ingress-controller created
deployment.apps/traefik-ingress-controller created
service/traefik-ingress-service created

检查资源对象是否创建成功：

$ kubectl get pods -n kube-system -l k8s-app=traefik-ingress-lb
NAME                                          READY   STATUS    RESTARTS   AGE
traefik-ingress-controller-7fbd75d9b4-rvvzd   1/1     Running   0          26s
traefik-ingress-controller-7fbd75d9b4-s99lr   1/1     Running   0          26s
$ kubectl get svc -n kube-system
NAME                               TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                       AGE
...
traefik-ingress-service            NodePort    10.96.152.22   <none>        80:30069/TCP,8080:31838/TCP   52s
# 80 端口是用于 http 访问
$ curl 192.168.0.33:80
<!doctype html><html lang="en"><head><meta charset="utf-8"><meta name="viewport" content="width=device-width,initial-scale=1"><meta http-equiv="cache-control" content="max-age=0"/><meta http-equiv="cache-control" content="no-cache"/><meta http-equiv="expires" content="0"/><meta http-equiv="expires" content="Tue, 01 Jan 1980 1:00:00 GMT"/><meta http-equiv="pragma" content="no-cache"/><base href="/" data-inject-target="BASE_URL"/><link rel="shortcut icon" href="./favicon.ico"><title>Jaeger UI</title><script>// Jaeger UI config data is embedded by the query-service. This is...
# 8080 端口是用于 Admin 管理
$ curl 192.168.0.33:8080
<a href="/dashboard/">Found</a>.

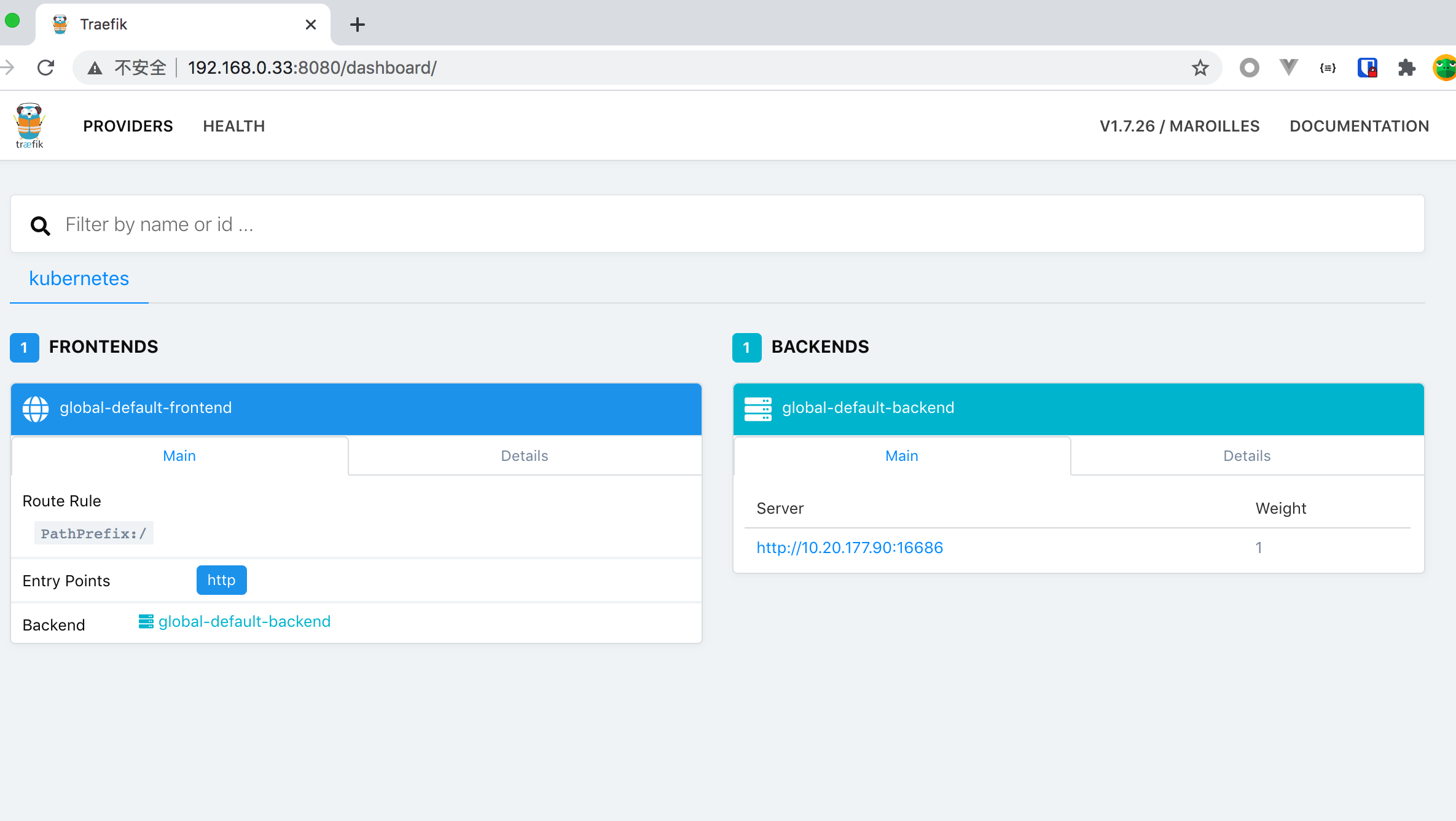

在浏览器访问地址 192.168.0.33:8080，跳转到 dashboard 页面，效果如下所示：


部署一个 nginx 例子进行测试，其中 ingress 规则中设置域名为 traefik.example.com：

$ kubectl create -f nginx.yaml
service/nginx-svc created
deployment.apps/ngx-pod created
ingress.extensions/ngx-ing created

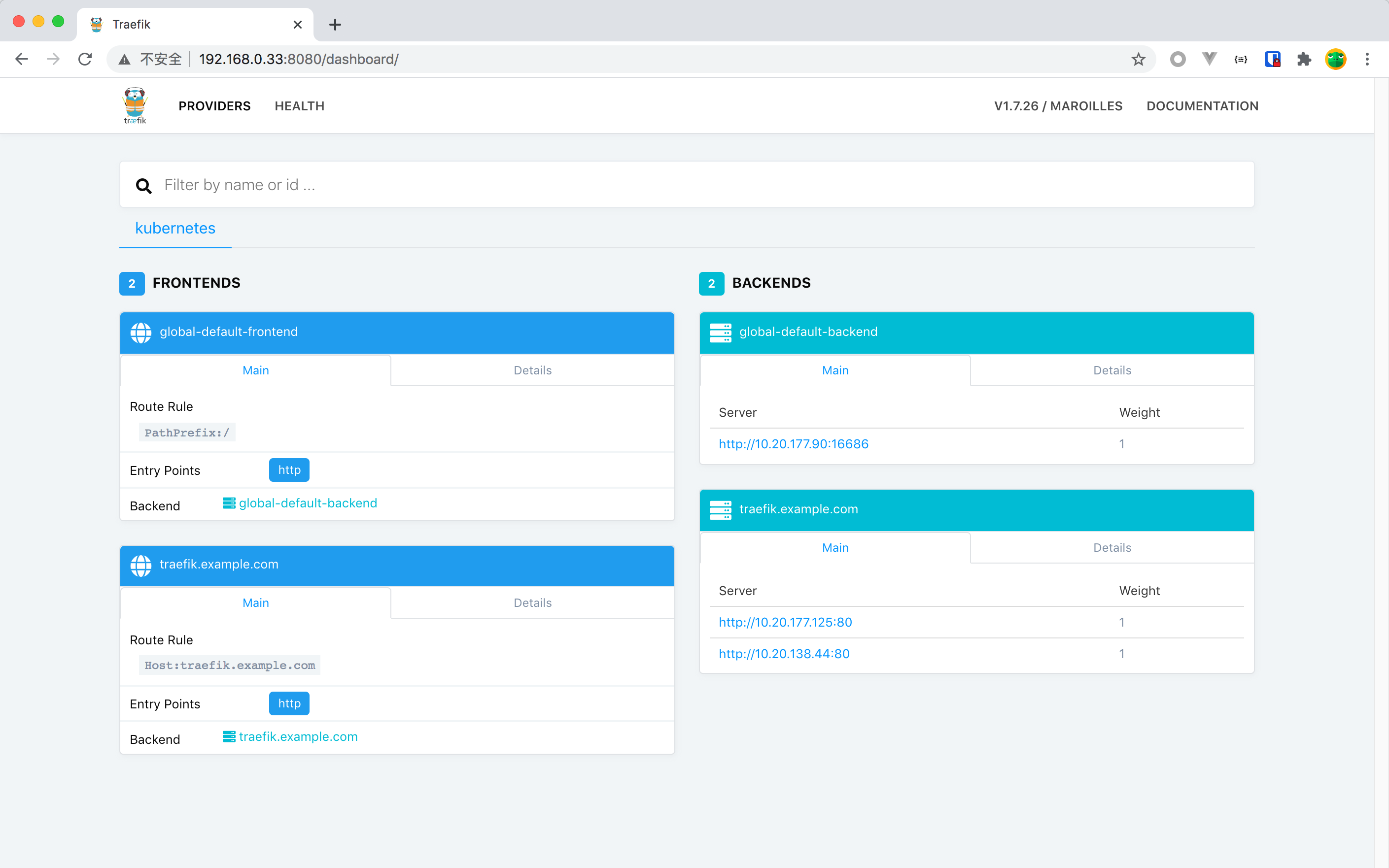

刷新 dashboard 页面，效果如下所示：

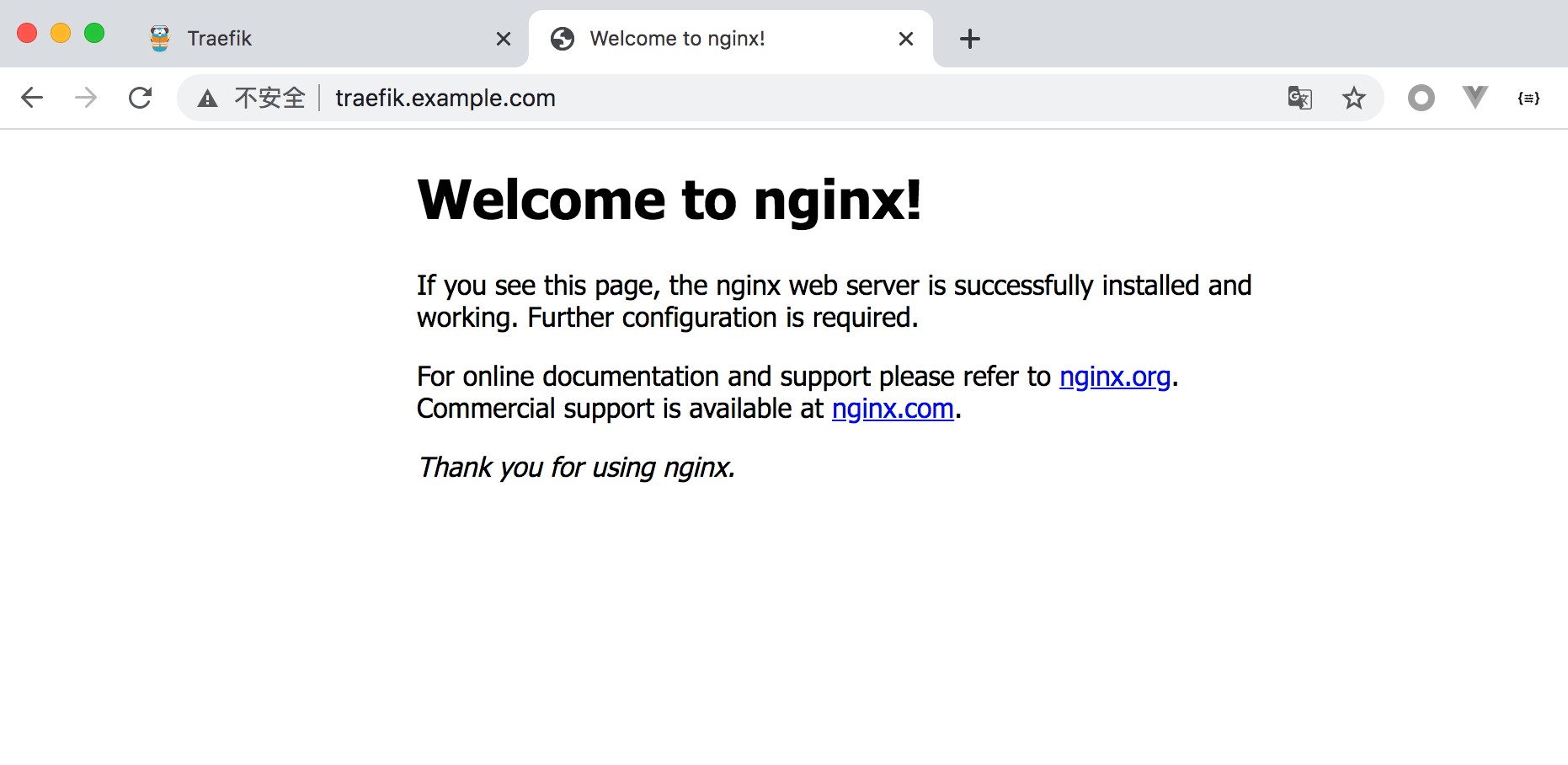

在浏览器访问 traefik.example.com：

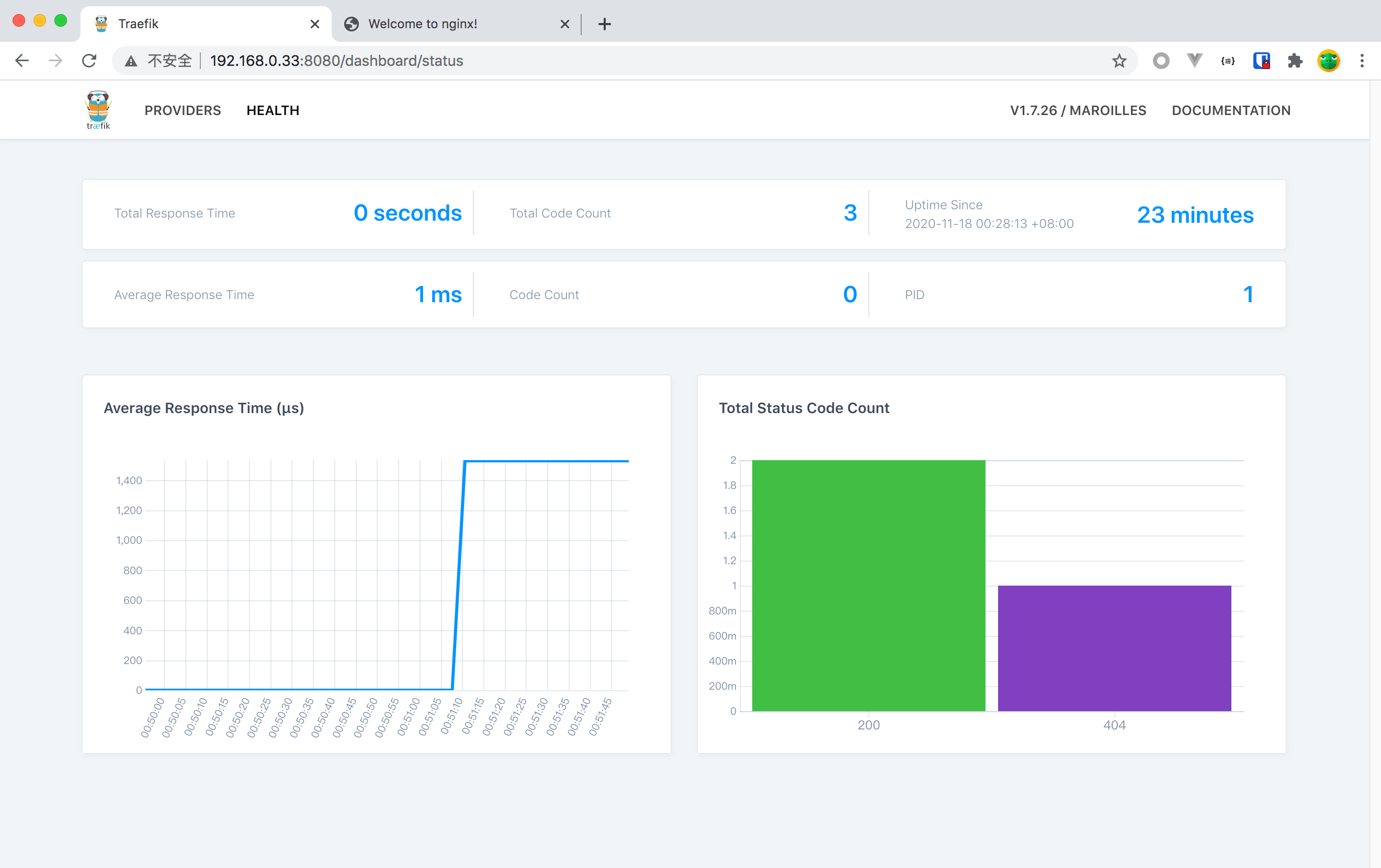

还可以看到 dashboard 的健康检查：
